[캐드 Study - 1]  LINE 선 그리는 법





캐드에서 기본이 되는 명령어 중 하나가 LINE이라고 생각하는데요.

오늘은 캐드에서 선을 생성하는 방법 LINE / 단축키 "L"에 대해 공부해 보도록 하겠습니다.

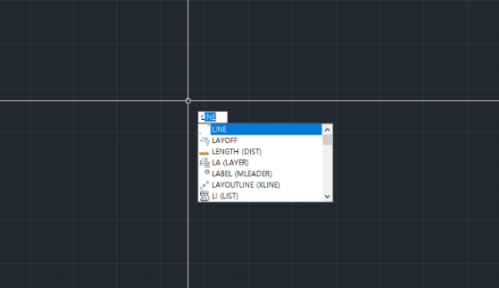

1. CAD 프로그램을 켜고 그리기 시작을 클릭 후 아무것도 없는 시작 화면에서 알파벳 "L" 키를 누르게 되면 아래와 같은 화면이 뜨게 됩니다.

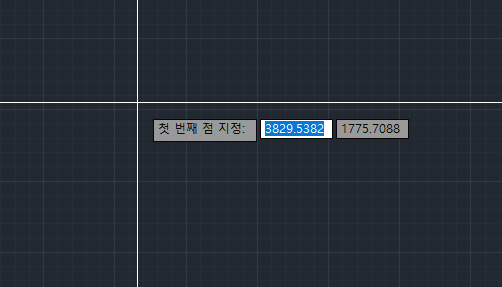

2. "L" 선택 후(엔터 키 / 스페이스 바) 선 첫 번째 시작점을 지정하라고 나오게 됩니다.



   선 시작점을 선택하라는 화면이 나타나게 됩니다.

3. 선의 첫 번째 시작점을 지정(클릭) 후 원하는 길이 값을 입력하거나, 선의 마지막 점을 선택하게 되면 선이 생성됩니다.

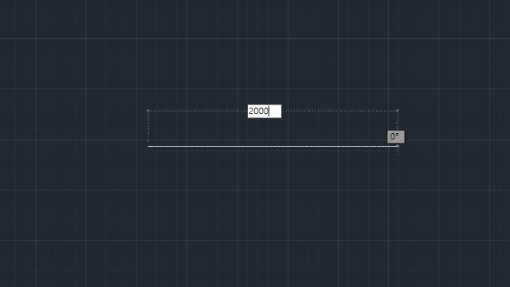

길이의 값을 입력한 경우

값을 입력 후 엔터키를 누르고 선이 생성된 후

ESC키를 누르게 되면 선이 완성됩니다.



참고) 도면의 단위는 mm 설정되어 있습니다.

2000 값을 준 경우, 2000mm(2m)의 선을 그은 것과 같습니다.

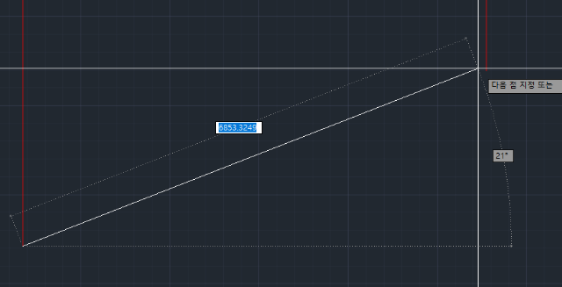

선의 마지막 점을 찍어 선을 긋는 경우

선의 마지막점(두 번째 점)을 클릭한 후 선이 생성되고 ESC키를 누르게 되면 선이 완성됩니다.



---

오늘은 캐드(CAD) 프로그램에서 LINE(라인) 선 그리는 법을 배워 보았습니다.

가장 기본이 되는 명령어인 만큼 도움이 되는 정보였으면 좋겠습니다.  :)
