안녕하세요. 오늘은 캐드에서 사각형 그리는 방법을 알아보도록 하겠습니다.

Rectangle / 단축기 "rec" 또한 캐드를 하시는 분들이라면 자주 사용하는 기능 중 하나입니다.

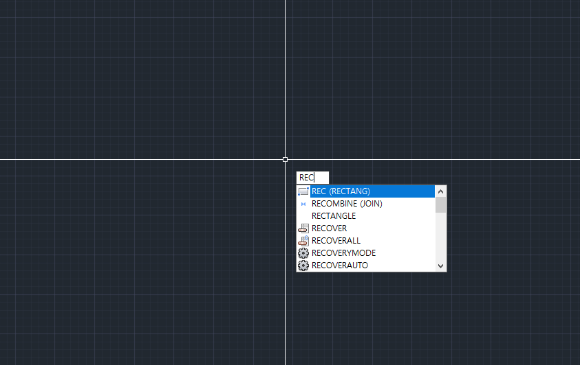

1. CAD 프로그램을 실행 후 명령어 실행창에 "rec"를 입력하게 되면 아래와 같은 화면이 나옵니다.

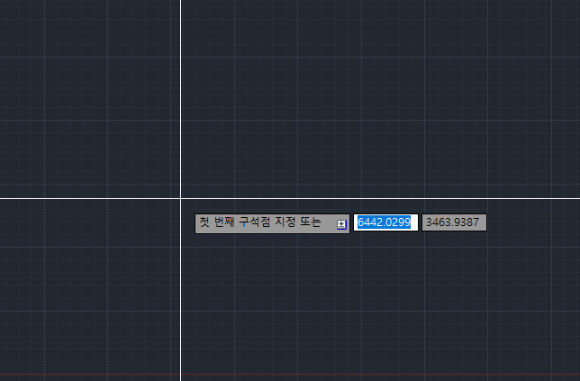

2. ent(엔터) 누르면 다음과 같은 화면이 나옵니다.

여기서 직사각형을 만드는 두 가지 방법이 있습니다.





3. 첫 번째 방법

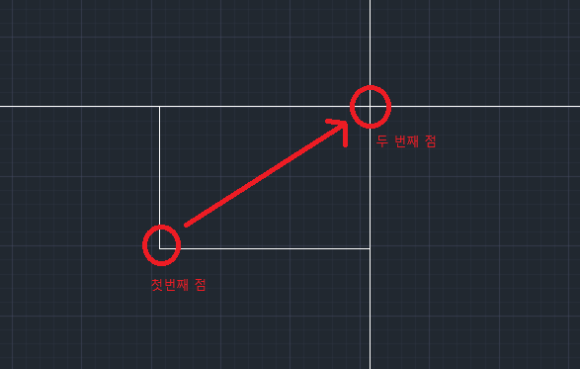

첫 번째 방법은 사각형의 대각이 되는 두 점을 클릭하면 사각형이 완성됩니다.

선택되는 방향은 상관없지만 첫 번째 점을 클릭 후

대각이 되는 점을 두 번째로 선택해야지만 사각형이 완성이 됩니다.



4. 두 번째 방법

500mm 정사각형을 그려보겠습니다.



사각형의 크기를 직접 입력하는 방법입니다.

마찬가지로 rec 엔터 후

사각형의 왼쪽 하단에서 시작되는 부분을 클릭하여

첫 번째 시작점을 지정한 후

원하는 크기의 사각형 치수를 입력합니다.

예를 들어 500mm 정사각형을 그리고 싶다.

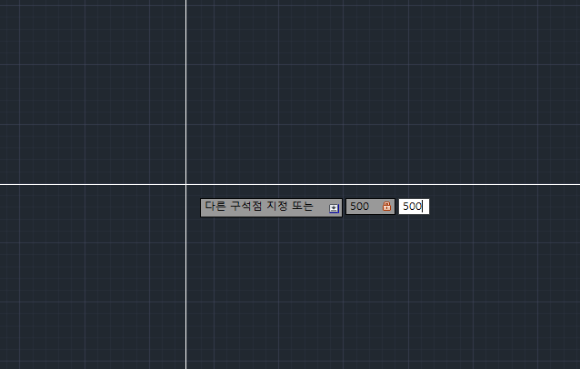

500,500 -> 입력 후 엔터



point

1. 첫 번째 입력값이 가로, 두 번째 입력 값이 세로입니다.

        2. 가로 값을 입력 후 쉼표 키를 눌러야 세로 값 입력으로 넘어가게 됩니다.

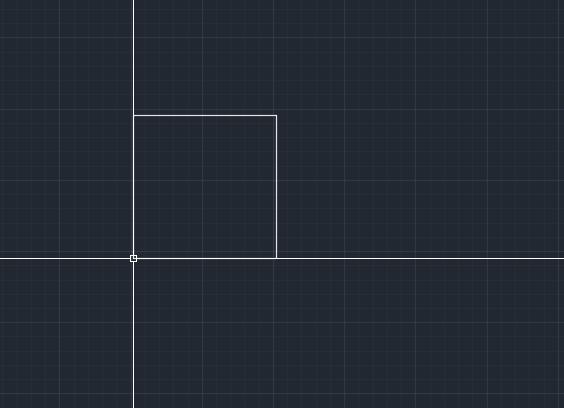

가로 500mm 세로 500mm의 정사각형이 완성되었습니다.



---

오늘은 캐드(CAD) 프로그램에서 RECTANGLE(사각형) 그리는 법을 배워 보았습니다.

기본이 되는 명령어이기 때문에 도움이 되는 정보였으면 좋겠습니다.  :)

다음 시간에 더욱 좋은 정보로 찾아뵙도록 하겠습니다. 긴 글 읽어주셔서 감사합니다.
